حداقل شعاع خمش شلنگ مارپیچی سیمی چقدر است؟

حداقل شعاع خمشی شیلنگ مارپیچ سیمی چقدر است؟

به عنوان تامین کننده شیلنگ های مارپیچ سیمی، یکی از متداول ترین سوالاتی که از مشتریان می پرسم، در مورد حداقل شعاع خمشی این شیلنگ ها است. درک حداقل شعاع خمش برای اطمینان از عملکرد مناسب، طول عمر و ایمنی شیلنگ های مارپیچ سیمی در کاربردهای مختلف بسیار مهم است. در این مقاله، من به این موضوع می پردازم که حداقل شعاع خمش چیست، چرا اهمیت دارد، عواملی که بر آن تأثیر می گذارند، و چگونگی تعیین حداقل شعاع خمشی مناسب برای انواع مختلف شیلنگ های مارپیچ سیمی.

تعریف حداقل شعاع خمشی

حداقل شعاع خمشی یک شیلنگ مارپیچ سیمی به کوچکترین شعاعی که می توان شلنگ را به آن خم کرد بدون ایجاد آسیب قابل توجهی به ساختار یا عملکرد آن اشاره دارد. هنگامی که یک شیلنگ فراتر از حداقل شعاع خمش خم می شود، ممکن است چندین مشکل ایجاد شود. آرماتور سیم داخلی ممکن است دچار اعوجاج شود و منجر به کاهش ظرفیت تحمل فشار شلنگ شود. لوله داخلی شیلنگ نیز می تواند گیر کرده یا پیچ خورده باشد که جریان سیال را از طریق شیلنگ محدود می کند و به طور بالقوه باعث انسداد می شود. علاوه بر این، خم شدن بیش از حد می تواند فرسودگی و پارگی شیلنگ را تسریع کند، عمر مفید آن را کوتاه کند و خطر نشت یا خرابی را افزایش دهد.

اهمیت پایبندی به حداقل شعاع خمشی

رعایت حداقل شعاع خمش به چند دلیل ضروری است. در مرحله اول، عملکرد ایمن و قابل اعتماد سیستم هیدرولیکی که شیلنگ در آن نصب شده است را تضمین می کند. با جلوگیری از آسیب رسیدن به شلنگ، خطر خرابی های ناگهانی مانند ترکیدگی یا نشتی شلنگ به میزان قابل توجهی کاهش می یابد. این امر به ویژه در کاربردهایی که سیستم های هیدرولیک در محیط های پرفشار مانند تجهیزات ساختمانی، ماشین آلات صنعتی و کاربردهای خودرو استفاده می شوند، اهمیت دارد.

ثانیا، حفظ شعاع خمش مناسب به بهینه سازی عملکرد شیلنگ کمک می کند. هنگامی که شیلنگ در حداقل شعاع خمشی توصیه شده خم می شود، جریان سیال از طریق شیلنگ صاف و کارآمد باقی می ماند. این باعث عملکرد بهتر سیستم، کاهش مصرف انرژی و بهبود بهره وری کلی می شود.

در نهایت، پیروی از دستورالعمل‌های حداقل شعاع خمشی می‌تواند به افزایش طول عمر شیلنگ کمک کند. با به حداقل رساندن تنش و فشار وارده بر شیلنگ ناشی از خم شدن بیش از حد، احتمال ساییدگی و پارگی زودرس شلنگ کمتر می شود. این امر می تواند با کاهش دفعات تعویض شلنگ و به حداقل رساندن زمان خرابی ناشی از نگهداری و تعمیرات، در درازمدت هزینه ها را کاهش دهد.

عوامل موثر بر حداقل شعاع خمشی

عوامل متعددی می توانند بر حداقل شعاع خمشی یک شیلنگ مارپیچ سیمی تأثیر بگذارند. این موارد عبارتند از:

• ساخت شیلنگ: ساخت شیلنگ شامل تعداد لایه های تقویت کننده سیم، نوع سیم مورد استفاده و ضخامت لوله داخلی و پوشش بیرونی می تواند بر انعطاف پذیری و حداقل شعاع خمشی آن تأثیر بگذارد. به طور کلی، شیلنگ هایی با لایه های تقویت کننده سیم بیشتر یا دیواره های ضخیم تر، حداقل شعاع خمشی بیشتری دارند.
• اندازه شلنگ: قطر شیلنگ نیز در تعیین حداقل شعاع خمشی آن نقش دارد. شیلنگ های با قطر بزرگتر معمولاً دارای حداقل شعاع خمشی بیشتری در مقایسه با شیلنگ های با قطر کوچکتر هستند.
• فشار عملیاتی: فشار عملیاتی سیستم هیدرولیک می تواند بر حداقل شعاع خمشی تأثیر بگذارد. شیلنگ‌های فشار بالاتر ممکن است به حداقل شعاع خمشی بیشتری نیاز داشته باشند تا اطمینان حاصل شود که شلنگ می‌تواند فشار داخلی را بدون آسیب تحمل کند.
• دما: دمای زیاد می تواند بر انعطاف پذیری شیلنگ و حداقل شعاع خمشی آن تأثیر بگذارد. در دماهای سرد، شیلنگ ممکن است سفت تر شود و به حداقل شعاع خمشی بیشتری نیاز دارد. در دماهای گرم، شلنگ ممکن است انعطاف پذیرتر شود، اما در صورت خم شدن بیش از حد تیز، ممکن است آسیب بیشتری به آن وارد شود.

تعیین حداقل شعاع خمشی برای انواع مختلف شیلنگ های مارپیچ سیمی

انواع مختلف شیلنگ های مارپیچ سیم دارای حداقل شعاع خمشی متفاوتی هستند. در اینجا برخی از انواع شیلنگ های مارپیچی سیمی و حداقل شعاع خمشی معمولی آنها آورده شده است:

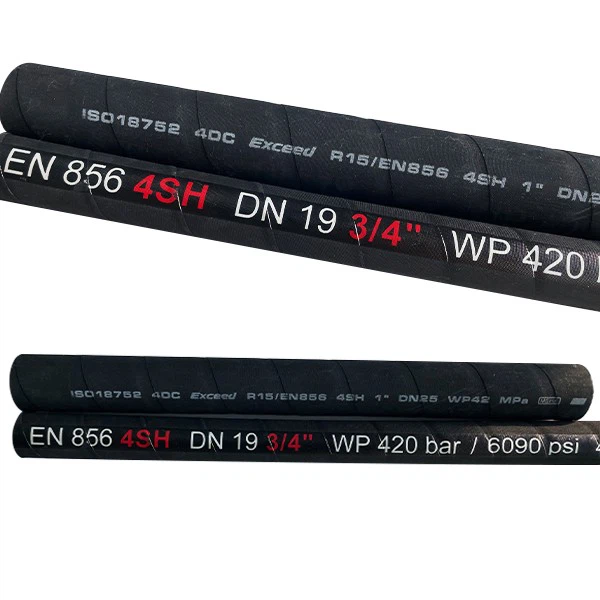

• Din En856 4sh:Din En856 4shشیلنگ یک شلنگ هیدرولیک فشار بالا است که برای استفاده در کاربردهای سخت طراحی شده است. معمولاً دارای حداقل شعاع خمشی است که بسته به اندازه شیلنگ و ساختار آن از 4 تا 10 برابر قطر بیرونی شلنگ متغیر است.
• Sae100 R15:Sae100 R15شیلنگ یکی دیگر از شلنگ های هیدرولیک فشار قوی است که معمولاً در کاربردهای صنعتی و موبایل استفاده می شود. معمولاً دارای حداقل شعاع خمشی 3 تا 8 برابر قطر بیرونی شیلنگ است.
• Sae100 R12:Sae100 R12شیلنگ یک شیلنگ هیدرولیک با سیم تقویت شده با چهار مارپیچ است که برای کاربردهای فشار متوسط ​​تا بالا مناسب است. حداقل شعاع خمشی آن معمولاً بین 3 تا 7 برابر قطر بیرونی شیلنگ است.

توجه به این نکته مهم است که اینها فقط دستورالعمل های کلی هستند و حداقل شعاع خمشی واقعی ممکن است بسته به سازنده خاص و طراحی شیلنگ متفاوت باشد. بنابراین، همیشه توصیه می شود برای حداقل شعاع خمشی دقیق یک شیلنگ خاص به مشخصات و دستورالعمل های سازنده مراجعه کنید.

چگونه از خم شدن مناسب شیلنگ های مارپیچ سیمی اطمینان حاصل کنیم

برای اطمینان از خم شدن مناسب شیلنگ های مارپیچ سیمی و جلوگیری از آسیب، می توان نکات زیر را رعایت کرد:

• از ابزارهای مناسب استفاده کنید: هنگام خم کردن شیلنگ، از ابزار خم کننده مناسب مانند خم کن شیلنگ یا سنبه استفاده کنید تا مطمئن شوید که شلنگ به شعاع صحیح خم شده است. از استفاده از اجسام تیز یا نیروی بیش از حدی که می تواند به شلنگ آسیب برساند خودداری کنید.
• برنامه ریزی نصب: قبل از نصب شیلنگ، مسیر و خم شدن شلنگ را با دقت برنامه ریزی کنید تا مطمئن شوید که می توان آن را در حداقل شعاع خمش خم کرد. از خم شدن یا پیچ خوردگی شدید در شلنگ خودداری کنید و فضای کافی برای حرکت آزادانه شلنگ ایجاد کنید.
• شعاع خمشی را بررسی کنید: در طول مراحل نصب، شعاع خمش شیلنگ را در فواصل منظم بررسی کنید تا مطمئن شوید که در محدوده توصیه شده باقی می ماند. در صورت لزوم، برای حفظ شعاع خمش مناسب، تنظیماتی را در مسیر یا خمش شلنگ انجام دهید.
• شلنگ را به طور منظم بازرسی کنید: پس از نصب شیلنگ، آن را به طور منظم برای علائم آسیب یا فرسودگی، مانند پیچ ​​خوردگی، برآمدگی یا نشتی بررسی کنید. در صورت مشاهده هر گونه مشکل، فوراً شیلنگ را تعویض کنید تا از آسیب یا خرابی بیشتر جلوگیری شود.

نتیجه گیری

در نتیجه، حداقل شعاع خمشی شیلنگ مارپیچ سیمی یک پارامتر حیاتی است که هنگام انتخاب و نصب شیلنگ در سیستم های هیدرولیک باید به دقت در نظر گرفته شود. با درک اینکه حداقل شعاع خمش چیست، چرا اهمیت دارد و چگونه می توان حداقل شعاع خمش مناسب را برای انواع مختلف شیلنگ تعیین کرد، می توانید از عملکرد ایمن، قابل اعتماد و کارآمد سیستم های هیدرولیک خود اطمینان حاصل کنید.

ما به عنوان تامین کننده شیلنگ مارپیچ سیمی، متعهد هستیم که شیلنگ های با کیفیت بالا و اطلاعات دقیق در مورد استفاده و نصب صحیح آنها را به مشتریان خود ارائه دهیم. اگر در مورد حداقل شعاع خمش شیلنگ های مارپیچ سیمی ما سؤالی دارید یا برای انتخاب شیلنگ مناسب برای برنامه خود به کمک نیاز دارید، لطفاً با ما تماس بگیرید. ما مشتاقانه منتظر بحث در مورد نیازهای شما و کمک به شما در یافتن بهترین راه حل برای نیازهای هیدرولیک خود هستیم.

مراجع

• کتابچه راهنمای شلنگ هیدرولیک، تولید کنندگان مختلف
• استانداردها و دستورالعمل های صنعتی برای شیلنگ های مارپیچ سیمی
